中心傳動濃縮機

一、設備介紹：

適用于給排水工程中水廠或污水處理廠直徑一般不大于18m的輻流式（圓形）沉淀池的污泥刮集和排除。

結構和工作原理

中心傳動濃縮機主要有減速驅動機構、傳動立軸、刮臂、水下軸承及集泥槽刮板等部件組成，整臺刮泥機的荷載都作用在固定橫跨池徑的工作橋中心。

原水經中心配水筒布水后呈輻射流向池子周邊溢水槽，隨著流速的降低，水體中的懸浮物被分離而沉降于池底，上清液通過溢流堰板由出水槽排出池外。通過減速驅動和懸掛式組件的傳動，由刮板將污泥刮集到中心集泥槽，依靠靜水壓力或泵排出池外。采用中間進水和排泥，周邊排水，保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置；

根據用戶要求控制系統可與微機聯網。

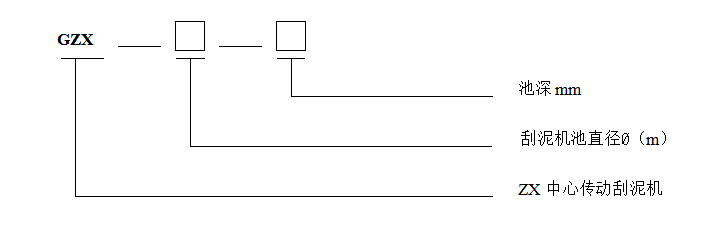

二、型號規格表示意義：

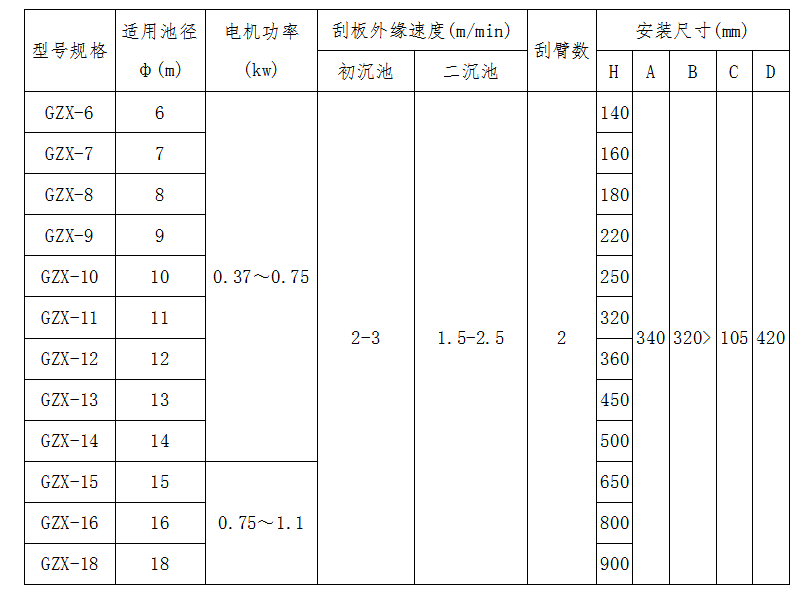

三、設備主要技術參數：

注：設備生產一般根據設計圖紙或現場尺寸確定，以上參數只是通用參數。
